关键词：：VB1、、溶菌酶、、粒径散布、、动态光散射

      动态光散射技术的粒径有效检测分辨率通常在2.5-3倍粒径！。在大部门该类设备仪器的宣传资猜中通常使用60-300nm领域的窄散布尺度样品的混合样检测了局来体现！：：苌俦ǖ蓝馍⑸浼际踉10纳米以下的混合样品的分辨率能力！。这一方面是由于不足这种小粒径领域内的标样，另一方方面是由于受到仪器的活络度，有关器低通道的运算能力的影响！。

      在这个利用汇报中，使用丹东amjs澳金沙门151公司出品的BeNano 180系列纳米粒度仪检测了VB1和溶菌酶混合样品！。这两个样品自身粒径都极度小，散射极弱，对于动态光散射设备的活络度，有关曲线的通道设置和算法都提出了较高的挑战！。

道理

      动态光散射技术DLS，也称作光子有关光谱PCS或者准弹性光散射QELS，是利用激光照射在样品溶液或者悬浮液上，通过光电检测器检测样品颗粒布朗活动产生的散射光颠簸随功夫的变动！。利用有关器的功夫有关性统计学推算能够得到有关曲线，进而得到颗粒的布朗活动速度，即扩散系数D！。通过斯托克斯-爱因斯坦方程，我们把颗粒的布朗活动速度和其粒径D_H联系起来：：

      其中k_B为玻尔兹曼常数，T为环境温度，?为溶剂粘度，D_H为颗粒的流体力学直径！。

      通过累积距法对于有关曲线的拟合，得到颗粒的均匀粒径和PD.I散布系数，通过多指数的散布算法得到颗粒的粒径散布信息！。

设备

      选取丹东amjs澳金沙门151公司的BeNano 180 纳米粒度仪！。仪器使用波长671 nm，功率50 mW激光器作为光源，设置在173°的APD检测器进行散射光信号采集！。选取单模光纤进行信号传导，以最大水平的提高信噪比！。

       BeNano选取纳秒级别高速有关器，为小颗粒的急剧衰减有关曲线提供充足的短期有关推算领域！。

样品制备和测试前提

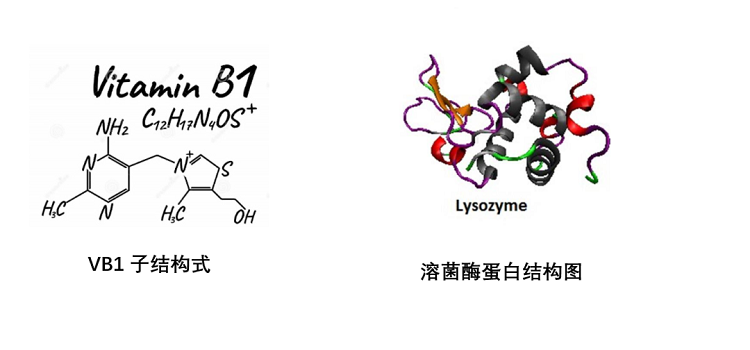

我们配置了VB1和溶菌酶溶液，具体样品信息如下表：：

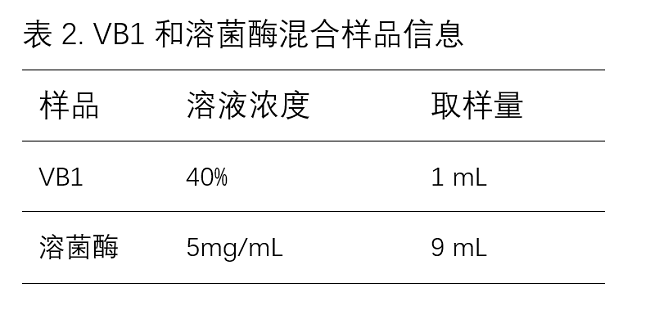

将VB1和溶菌酶混合，形成混合溶液，具体信息如下：：

      通过BeNano内置的温度节制系统将测试温度节制为25℃±0.1℃！。

      由于样品的颗粒极小，散射极弱，所以尘埃等杂质的存在对于检测拥有较大影响！。尝试过程中，利用100 nmPES水性膜进行样品过滤！。滤液直接注入样品池！。

      每一个样品在放入样品池后进行至少三次测试，以检测了局的反复性和得到了局的尺度误差！。

粒径测试

通过样品的原始散射光信号，我们得到这些样品的有关曲线和粒径散布了局：：

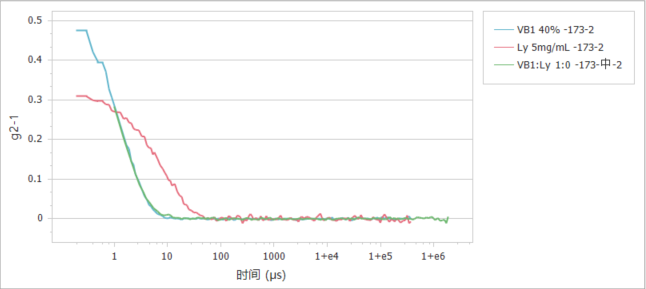

图1.  VB1，溶菌酶以及VB1和溶菌酶混合溶液的有关曲线

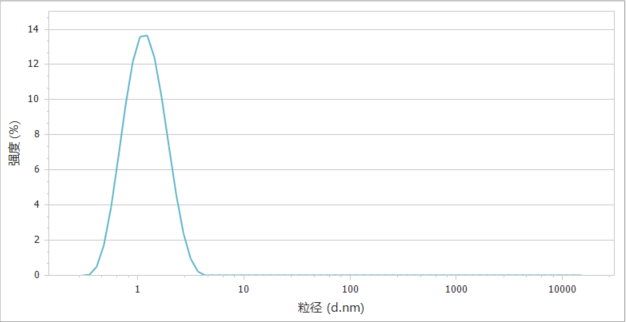

图2.  40% VB1溶液的粒径散布曲线

图3.  5mg/mL溶菌酶溶液的粒径散布曲线

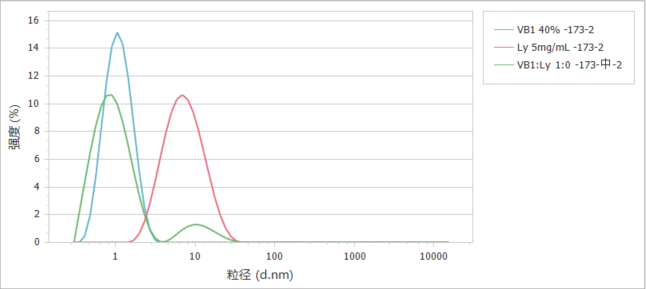

图4. VB1和溶菌酶混合溶液的粒径散布曲线

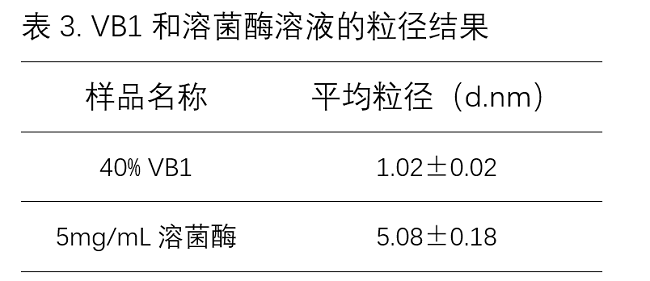

我们将检测了局列于下表中：：

      通过图1、、图2、、图3和表3中分歧样品的有关曲线和粒径了局能够看出，相对而言单纯的溶菌酶溶液的有关曲线衰减功夫更长，这是由于溶菌酶的粒径相对于VB1更大，布朗活动速度更慢造成的！。

      图4中为VB1溶液、、溶菌酶溶液以及VB1和溶菌酶溶液混合样品的粒径散布图！。通过粒径散布图能够看出VB1和溶菌酶溶液混合样品粒径散布中极度显著的拥有一个粒径较小的组分的散布峰，和一个相对而言粒径较大的组分的散布峰！。这两个峰别离对应对于混合溶液中的VB1分子和溶菌酶，且小颗粒粒径峰的地位与VB1溶液的粒径峰地位根基切合，大颗粒粒径峰的地位与溶菌酶溶液的粒径峰的地位根基切合！。

结论

     通过检测了局，我们能够看到BeNano 180系统极高的活络度和分辨率！。其优异的光路设计和算法设置，即便对于粒径在10个纳米以下的混合样品也能提供靠得住的粒径散布信息，这为动态光散射在极小颗粒的利用提供了有力的检测工具！。
