关键词：粒径、、吸光颗粒

色彩较深的样品往往拥有较强的吸光成效，颗粒吸收散射光会降低散射光强和散射光强的颠簸，这对于动态光散射测试拥有肯定影响。因而检测这类样品时必要对于样品进行稀释，以得到越发正确的了局。

在这篇利用汇报中，我们使用丹东amjs澳金沙门151仪器公司BeNano 180 Zeta Pro 纳米粒度及Zeta电位仪检测了分散在水溶液中的两个拥有吸光效应的样品的粒径信息。

道理和设备

选取丹东amjs澳金沙门151公司的BeNano 180 Zeta Pro纳米粒度仪进行测试。仪器使用波长671nm，功率50mW激光器作为光源。动态光散射光路网络90°或者173°散射光，通过有关推算得到原始有关曲线信号，进而推导出颗粒的布朗活动速度，由斯托克斯爱因斯坦方程得到颗粒的粒径和粒径散布信息。

样品制备和测试前提

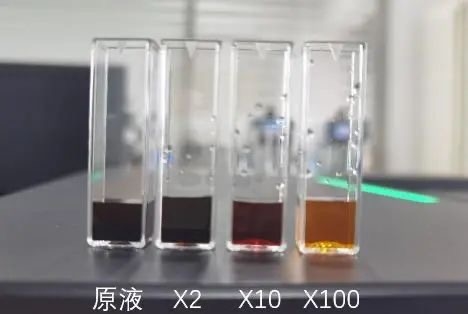

一共检测了两个分歧样品，这两个样品均出现褐色，注明其对于光线拥有较强吸收。将两个样品别离在原液状态，稀释两倍、、十倍和一百倍前提下进行动态光散射测试。

通过BeNano 180 Zeta Pro内置的温度节制系统将测试温度节制为25℃±0.1℃，别离在90°和173°进行测试。

每一个样品在放入样品池后进行至少三次测试，以检测了局的反复性和得到了局的尺度误差。

测试了局和会商

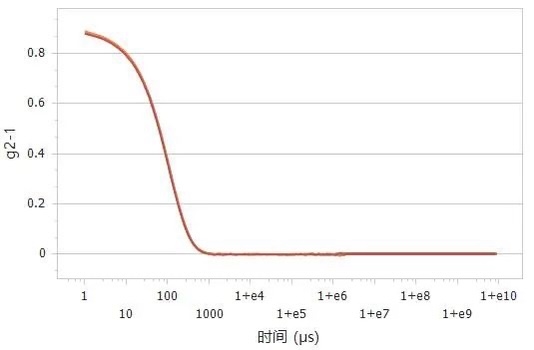

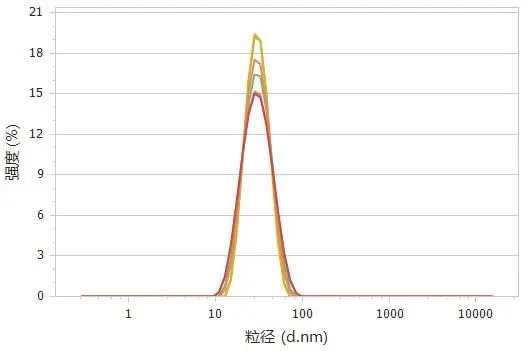

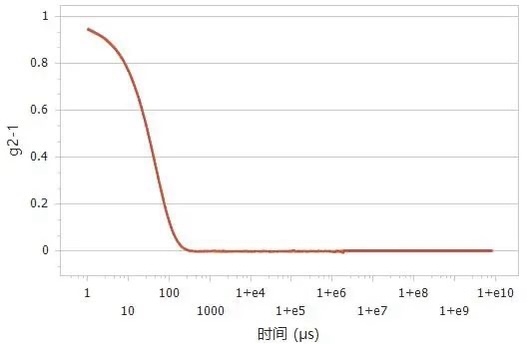

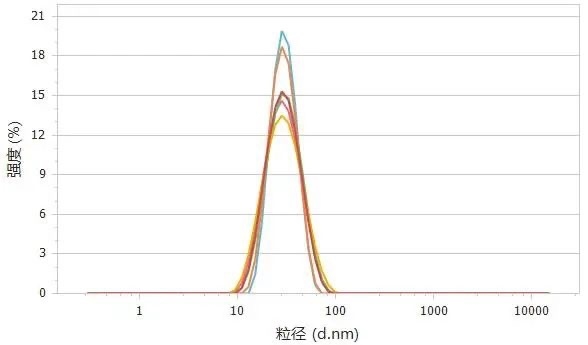

图1. 1#样品稀释2倍90°测试屡次有关曲线（上图）和粒径散布（下图）

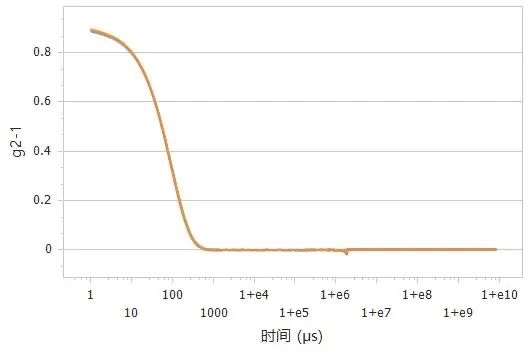

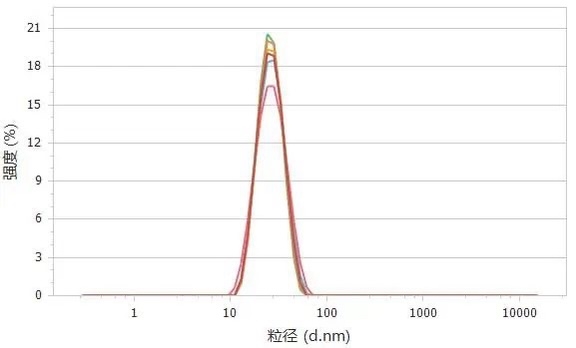

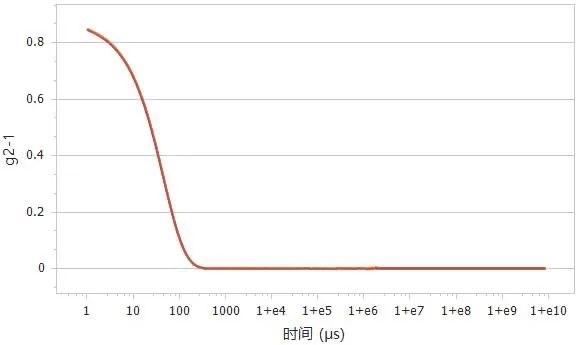

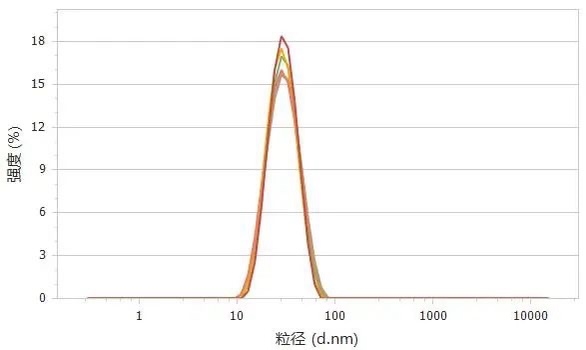

图2. 2#样品稀释2倍90°测试屡次有关曲线（上图）和粒径散布（下图）

图3. 1#样品稀释2倍173°测试屡次有关曲线（上图）和粒径散布（下图）

图4. 2#样品稀释2倍173°测试屡次有关曲线（上图）和粒径散布（下图）

表1. 1#样品粒径测试了局

表2. 2#样品粒径测试了局

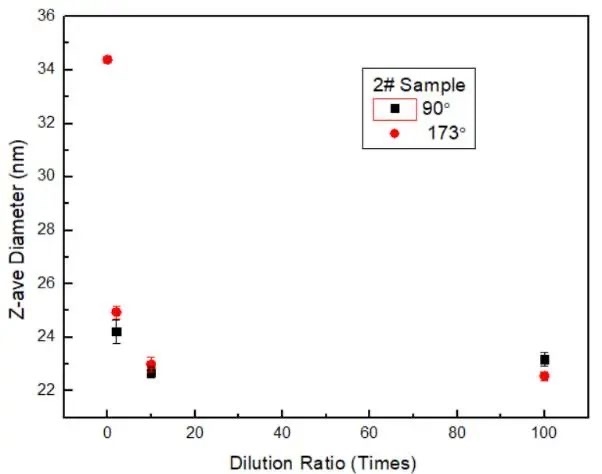

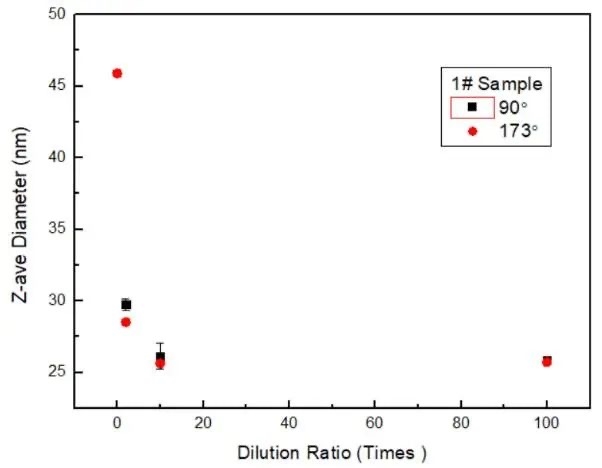

图5. 1#（上图）和2#（下图）样品在分歧倍数下和分歧检测角度得到的粒径了局

图5能够看出在90°和173°下检测，粒径了局随浓度降低而降低，当稀释倍数超过10倍时，粒径了局不再随浓度变动。在稀释前提下，90°检测了局和173°检测了局一致性较好。

样品的粒径随浓度降低而降低是由于样品对于散射光拥有较强吸收，这在肯定水平上降低了散射光的光强和颠簸性，导致了了局偏大。所以当遇到此类吸收较强的样品时，必要对于样品进行必要的稀释。在稀释倍数10倍至100倍区间内，样品粒径维持不变，注明此时样品对于散射光的吸收已经根基能够忽略，测试得到的粒径了局为真实的粒径了局。

在测试中使用了背散射173°和90°，在较高浓度下背散射检测了局没有体现出越发靠近真实值，这是由于背散射在检测高浓度样品的优势重要起源于对于多重光散射的克制，例如乳白色样品，而对于拥有较强吸收的样品，背散射并不能带来更好的高浓度的检测能力。用户在选择仪器的配置和检测角度时，该当从自身的样品特点启程，而不是仅仅依赖于设备参数。
