关键词：：棍状样品，，动弹扩散、VV模式、VH模式

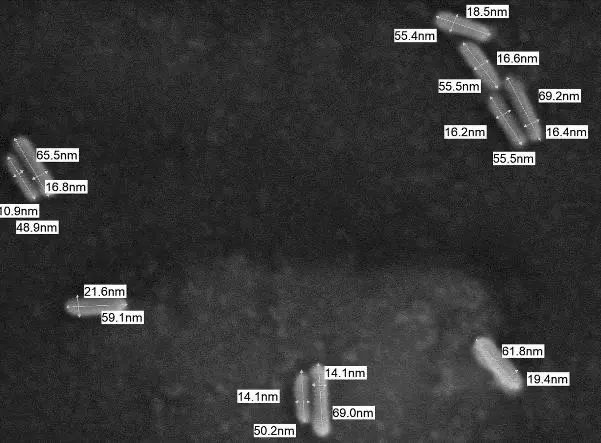

图1. 棍状纳米金的SEM电镜照片

在某些动态光散射测试中，，样品并非球状样品，，而是描摹为各向异性的样品，，如棍状或者碟状样品，，这类样品的扩散行为中不只蕴含平动扩散信息往往还蕴含了强烈的动弹扩散信息
。对于这样的样品，，测试过程中必要进行动态光散射VV模式和VH模式测试
。

·VV模式，，即选取垂直偏振的激光光源，，在接管光路中参与一个垂直方向起偏的偏振片，，仅网络垂直偏振方向的散射光；

·VH模式，，即选取垂直偏振的激光光源，，在接管光路中参与一个水平方向起偏的偏振片，，仅网络水平偏振方向的散射光
。VH模式又被称作去偏振动态光散射（DDLS）
。

通过结合VV和VH模式测试了局，，能够额外的检测各向异性系统的动弹扩散系数D_r，，这样就获得了更多的关于样品描摹和活动的信息
。

在这篇利用汇报中，，我们使用丹东amjs澳金沙门151仪器公司的BeNano 180 Zeta Pro纳米粒度及Zeta电位分析仪检测了分散在水中的棍状纳米金的平动扩散和动弹扩散信息
。

图| BeNano 180 Zeta Pro 纳米粒度及Zeta电位分析仪

样品制备和测试前提

该汇报中检测了棍状纳米金样品，，通过BeNano 180 Zeta Pro 内置的温度节制系统开机默认测试温度节制为25℃±0.1℃
。BeNano 180 Zeta Pro拥有三个粒径测试角度，，其中90°和11.2°能够进行VH模式测试，，173°，，90°和11.2°能够进行VV模式测试
。

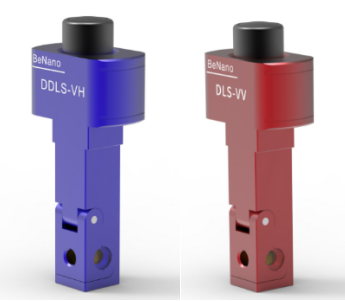

图2. 多职能微量样品池套件VH(左)和VV（右）模式

使用丹东amjs澳金沙门151专利的多职能微量样品池，，样品量仅需16μL，，能够大大节约宝贵样品的样品量
。

样品在放入样品池后进行至少三次测试，，以检测了局的反复性和得到了局的尺度误差
。

测试了局和会商

凭据电镜图片做棍状纳米金的描摹统计，，了局如下：：

表1. 棒状纳米金电镜了局

在90°对于棍状纳米金做VV和VH模式测试，，动态光散射了局如下：：

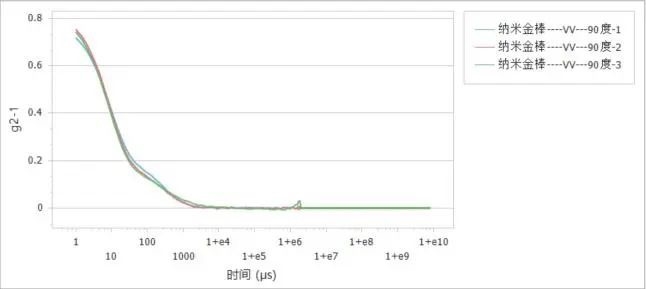

图3. 90°VV模式屡次测试有关曲线

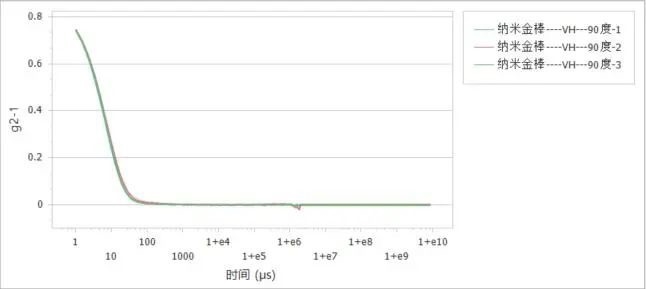

图4. 90°VH模式屡次测试有关曲线

由文件[1]中的推导公式得到棍状样品在VV和VH测试前提下的光强有关曲线为:

我们能够看到VV模式测试下，，有关曲线中含有的平动扩散贡献和动弹扩散贡献导致屡次指数衰减，，而在VH模式下为单指数衰减
。这与图3和图4中观察到的现实测试的有关曲线了局一致
。

凭据道理推导，，VV和VH的场强有关曲线理论公式如下：：

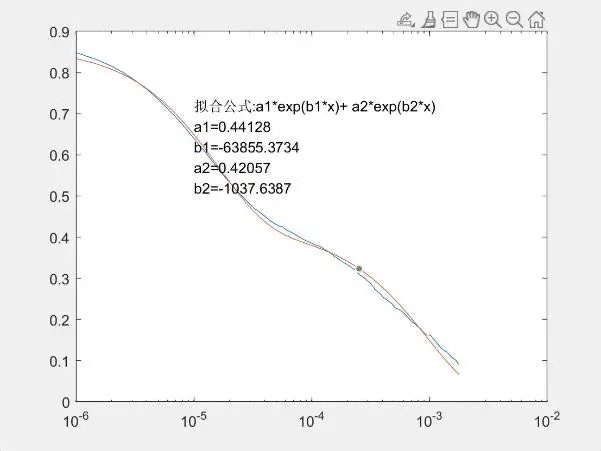

图5. 对于g₁^VV有关曲线进行双指数拟合

对g₁^VH两端进行ln推算，，而后使用多项式拟合能够得到一个D_T*q^2+6*D_r项信息；对g₁^VV直接进行双指数拟合能够别离得到D_T*q^2+6*D_r项信息和D_T*q^2项信息
。了局列于下表中：：

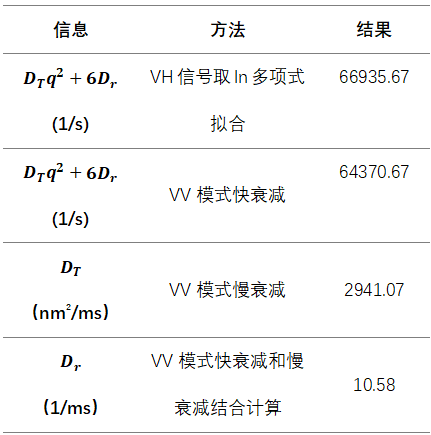

表2. VV和VH模式动态光散射了局

表2能够看出由VV和VH模式下测试出的D_T*q^2+6*D_r了局根基一致，，最终得到了该棍状纳米金的平动和动弹扩散信息
。
